Thiết bị bảo vệ cáp dữ liệu là giải pháp chống sét vạn năng cho hệ thống viễn thông và mạng Cat 5e (Gigabit Ethernet). Với thiết kế vỏ nhôm bền bỉ, mạch bảo vệ 8 lõi hai cấp và cổng RJ45 tiện lợi, sản phẩm đảm bảo tốc độ truyền dẫn tối ưu và lắp đặt linh hoạt trên thanh ray DIN cho các hệ thống DSL, ISDN hoặc Ethernet.
| Max continuous voltage AC | 4,2 V |
|---|---|
| Max continuous voltage DC | 6 V |
| Maximum discharge current | 7,5 kA |
| Poles | 8 |
| Plug-in system | RJ45 8(8) |
| Version for | 8 wires + shield, Fine protection |
| Protection type | IP40 |

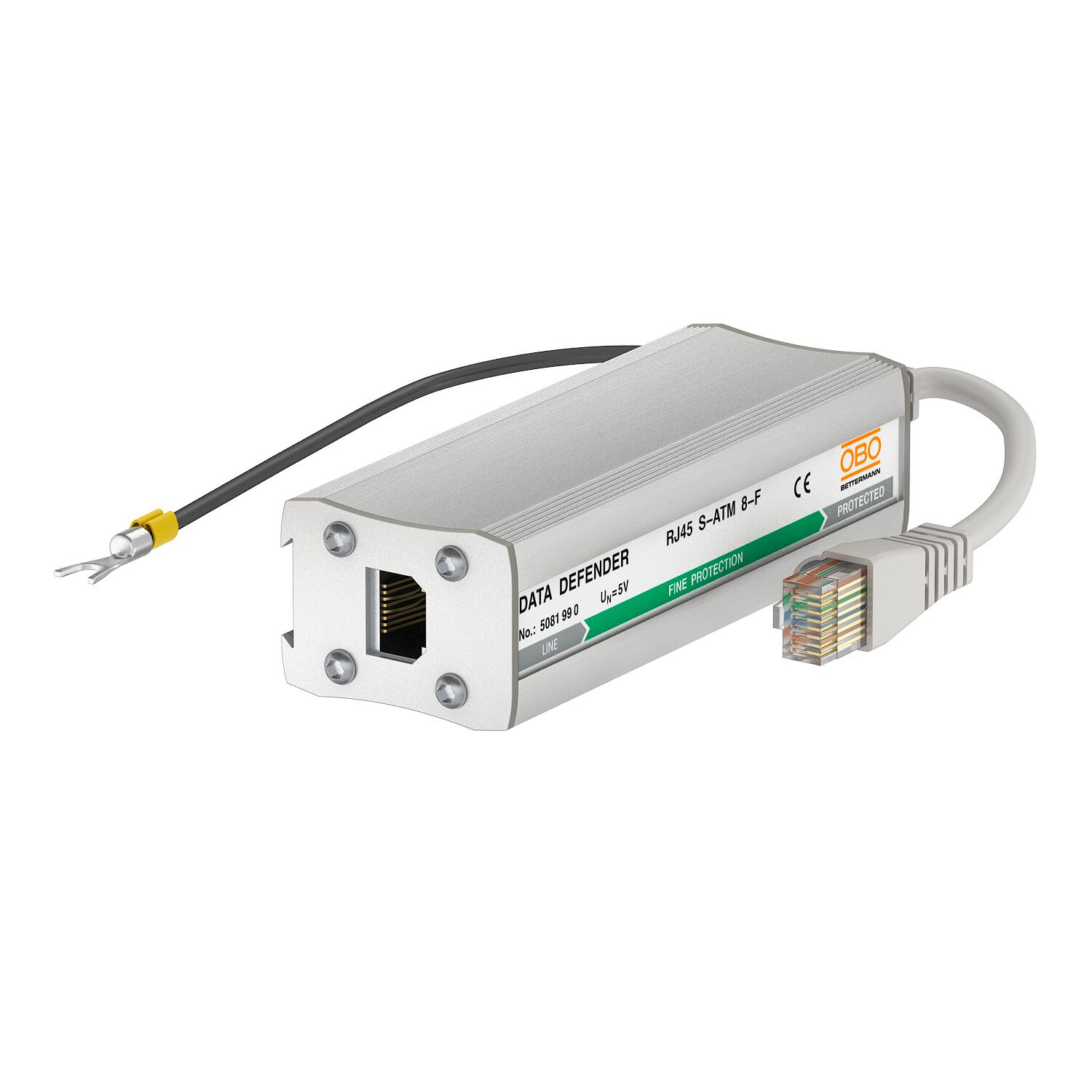

Thiết bị bảo vệ cáp dữ liệu vạn năng
Công dụng: Bảo vệ hệ thống công nghệ mạng và viễn thông.

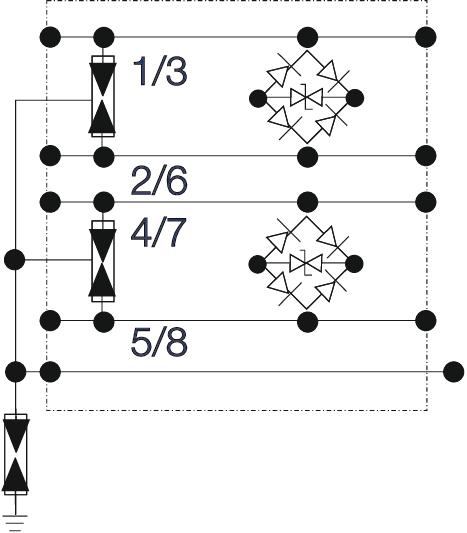

Cấu tạo: Vỏ nhôm, bảo vệ cho 8 lõi dây với mạch bảo vệ hai cấp.
Kết nối: Cổng kết nối RJ45 Western; đi kèm cáp kết nối dài 150 mm đầu RJ45.
Tiêu chuẩn mạng: Cat 5e, 10BaseT, 100BaseT, 1000BaseT (Lớp D).
Lắp đặt: Gắn ray DIN với phụ kiện DLS-BS (5082 38 2) hoặc lắp trực tiếp tại thiết bị đầu cuối.
Tính năng: Lắp đặt đơn giản, đặc tính truyền dẫn được tối ưu hóa.
Ứng dụng: Dùng cho hệ thống analog, ISDN, DSL và Ethernet Twisted Pair.
| Arrestor monitoring | no |
|---|---|
| Capacity (wire-earth) | <10 pF |
| Capacity (wire-wire) | <50 pF |
| Channel performance Ansi/EA | CAT 5e |
| Channel performance ISO/IEC | Class D |
| CO2 Footprint (GWP) Cradle-to-Gate | 1,5752 kg CO2e / 1 Piece |
| Cut-off frequency | 155 MHz |

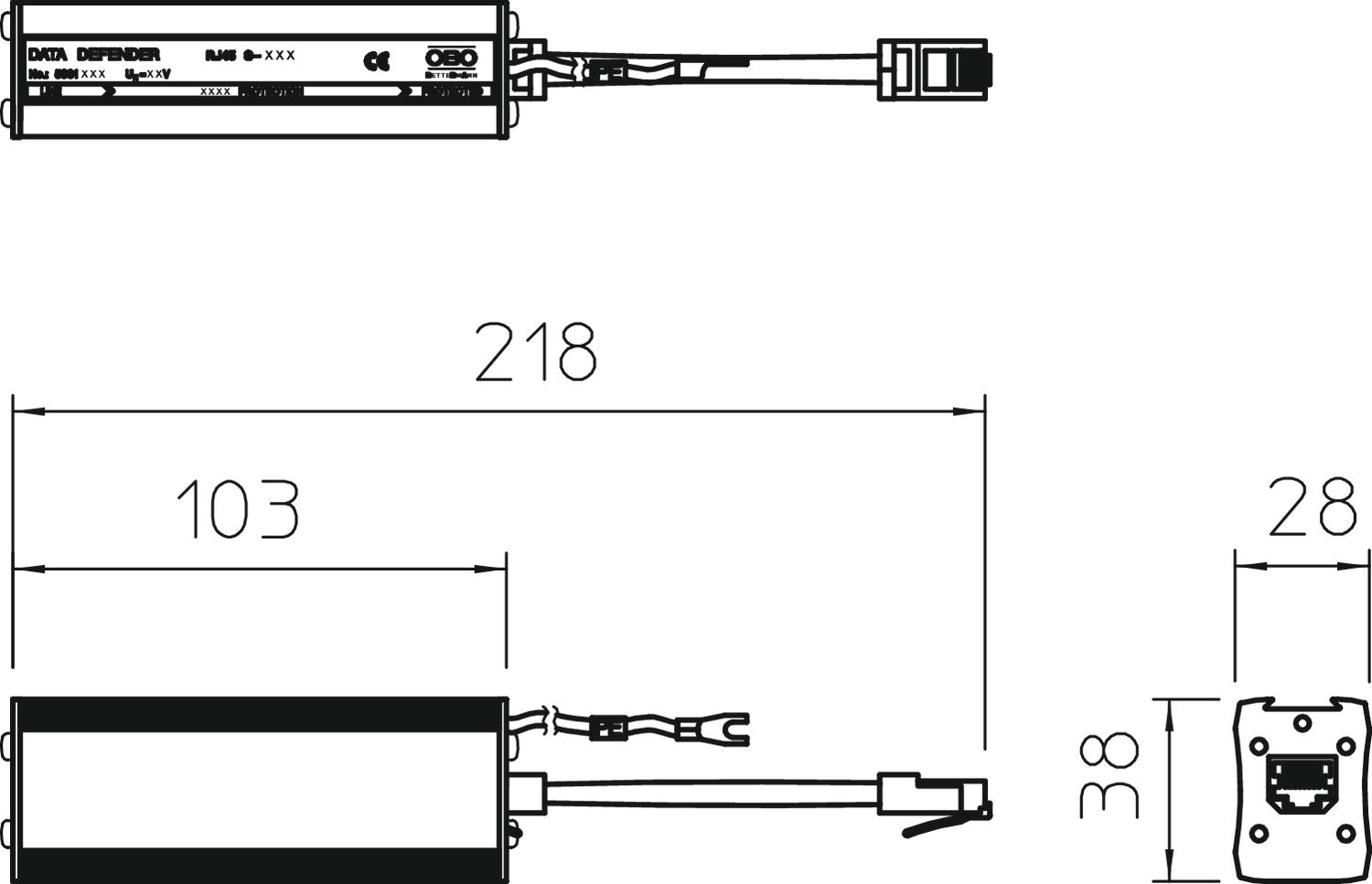

| Dimension | 6.2V |
| Earthing via: | Connection cable |
| Impulse durability wire-earth | C2: 3 kV / 1,5 kA (8/20µs) |
| Impulse durability wire-wire | C2: 3 kV / 1,5 kA (8/20µs) |
| Insertion loss | <3 @ 150 MHz dB |
| Insulation resistance | >1 GΩ |
| Kategorie | Type 2+3 / C2+C1 |
| Lightning protection zone LPZ | 1→3 |
| Maximum continuous voltage AC | 4,2 V |
| Maximum continuous voltage DC | 6 V |
| Number of poles | 8 |
| Permitted temperature range, max. | 80 °C |
| Permitted temperature range, min. | -40 °C |
| Plug-in system | RJ45 8(8) |
| Protection level wire-earth | <900 V |
| Protection level wire-wire | <40 V |
| Protection rating | IP40 |
| Screening | Direct |
| Shielding connection available | yes |
| SPD to IEC 61643-21 | Class II+III / C2+C1 |
| Testing standard | IEC 61643-21 |
| Total discharge current (8/20) | 7,5 kA |
| Version for | Fine protection, 8 wires + shield |
