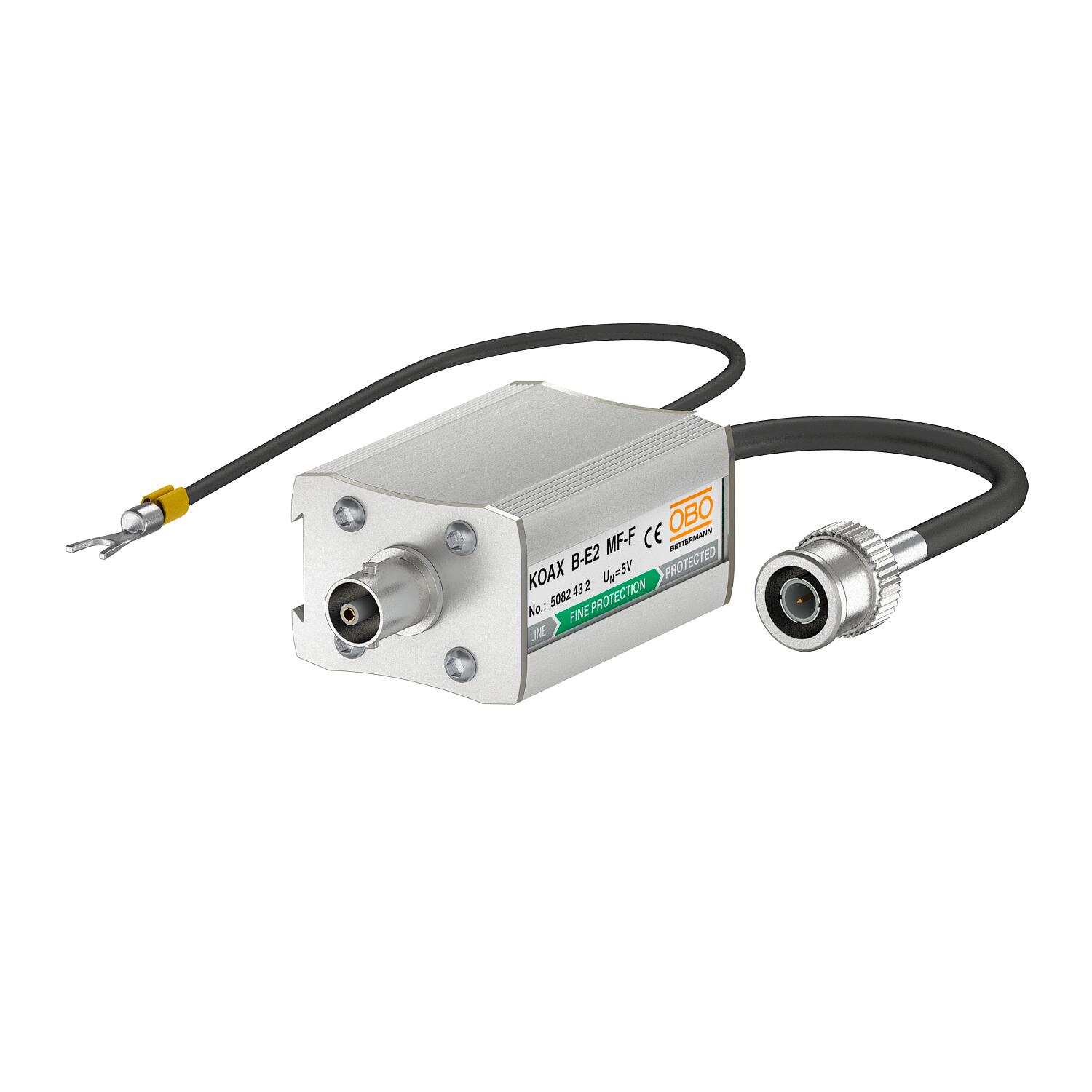

Thiết bị bảo vệ dữ liệu đồng trục là giải pháp chuyên dụng cho hệ thống camera CCTV, Cheapernet và các chuẩn mạng 10BASE2, 10BASE5. Với thiết kế vỏ nhôm bền bỉ, đầu nối BNC đực/cái tiện lợi và mạch bảo vệ hai cấp, sản phẩm đảm bảo an toàn tuyệt đối cho tín hiệu video và dữ liệu, đồng thời hỗ trợ lắp đặt linh hoạt trên thanh ray DIN.
| Max continuous voltage AC | 4,2 V |
|---|---|
| Max continuous voltage DC | 6 V |
| Maximum discharge current | 10 kA |
| Poles | 1 |
| Plug-in system | BNC |
| Version for | Fine protection |
| Protection type | IP40 |
Thiết bị bảo vệ đường truyền dữ liệu cho hệ thống mạng Ethernet đồng trục
Cấu tạo: Vỏ nhôm (aluminium housing).
Kết nối: Đầu nối BNC đực/cái (m/f) dùng cho Cheapernet, 10BASE2.

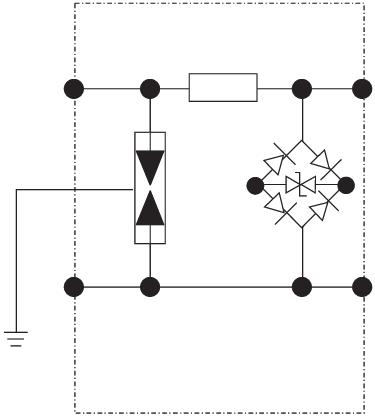

Mạch bảo vệ: Mạch bảo vệ hai cấp (two-stage protection circuit).
Lắp đặt:
Lắp đặt đơn giản với phích cắm chuyển đổi (adapter plug).
Gắn thanh ray DIN với phụ kiện DLS-BS (5082 38 2).
Ứng dụng: Bảo vệ tín hiệu video; camera và/hoặc các thiết bị CCTV, Cheapernet, 10BASE2, 10BASE5.
| Capacity (wire-earth) | <100 pF |
|---|---|
| Capacity (wire-wire) | <100 pF |
| CO2 Footprint (GWP) Cradle-to-Gate | 1,701 kg CO2e / 1 Piece |
| Cut-off frequency | 70 MHz |
| Dimension | 6.2V |
| Earthing via: | Connection cable |
| Impulse durability wire-earth | C2: 10 kV / 5 kA (8/20µs) |
| Impulse durability wire-wire | C1: 1 kV / 0,5 kA (8/20µs) |
| Insertion loss | ≤1 dB |
| Insulation resistance | >1 GΩ |
| Kategorie | Type 2+3 / C2+C1 |
| Lightning protection zone LPZ | 1→3 |
| Maximum continuous voltage AC | 4,2 V |
| Maximum continuous voltage DC | 6 V |
| Nominal load current AC | 0,7 A |
| Nominal load current DC | 1 A |
| Number of poles | 1 |
| Permitted temperature range, max. | 80 °C |
| Permitted temperature range, min. | -20 °C |
| Plug-in system | BNC |
| Protection level wire-earth | <600 V |
| Protection level wire-wire | <40 V |
| Protection rating | IP40 |
| Return loss | ≥14 dB |
| Screening | Direct |
| Shielding connection available | yes |
| Signalling on device | Without |
| SPD to IEC 61643-21 | Class II+III / C2+C1 |
| Testing standard | IEC 61643-21 |
| Total discharge current (8/20) | 10 kA |
| Version for | Fine protection |
| Wave resistance | 75 Ω |
