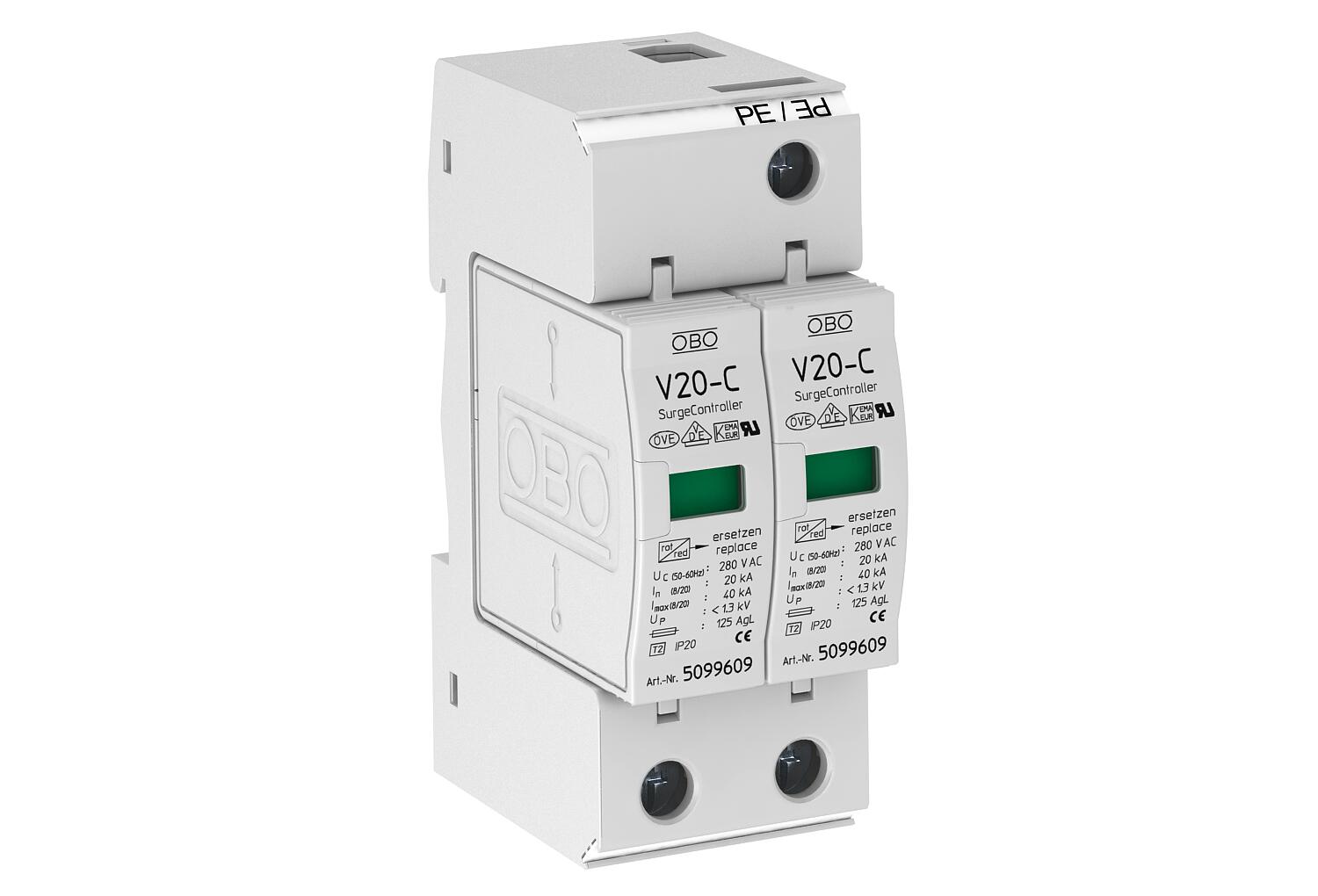

Thiết bị chống sét (Surge Arrester) Type 2 hỗ trợ liên kết đẳng thế chuẩn VDE/IEC. Sản phẩm có khả năng thoát sét 40kA/cực, công nghệ Varistor hiệu suất cao và thiết kế Plug-in tháo lắp linh hoạt. Giải pháp tối ưu cho vùng bảo vệ LPZ 1-2 tại tủ điện tổng và tủ phân phối phụ.
| Max continuous voltage AC | 280 V |
|---|---|
| Poles | 2 |
| Protection type | IP20 |
| Maximum discharge current | 75kA |
Thiết bị chống sét – Type 2
Liên kết đẳng thế: Bảo vệ quá áp theo tiêu chuẩn VDE 0100-443 (IEC 60364-4-44).
Khả năng thoát sét: Lên đến 40 kA (8/20) trên mỗi cực.
Thiết kế Plug-in: Module dạng cắm tích hợp bộ ngắt mạch động học và hiển thị trạng thái trực quan.
Công nghệ Varistor: Hiệu suất cao, đáp ứng nhanh.
Ứng dụng: Liên kết đẳng thế (vùng LPZ 1 đến 2) trong các tủ phân phối tổng và tủ phân phối phụ.
*Trọn bộ gồm: Thân module và đế.
| Arrester surge current (8/20 µs) [total] | 40 kA |
|---|---|
| Blow-out | no |
| CO2 Footprint (GWP) Cradle-to-Gate | 0,8991 kg CO2e / 1 Piece |
| Conductor cross-section, rigid (single-wire/multiwire), max. | 35 mm² |
| Conductor cross-section, rigid (single-wire/multiwire), min. | 2,5 mm² |
| Dimension | 280V |
| Installation type | DIN rail 35 mm |
| Integrated back-up fuse | no |
| Lightning protection zone LPZ | 1→2 |
| Max. mains-side overcurrent protection | 125 |
| Maximum back-up fuse | 125 A |
| Maximum continuous voltage AC | 280 V |
| Maximum discharge current (8/20 μs) | 40 kA |
| Network form | TN |
| Nominal discharge current (8/20 µs) | 20 kA |
| Nominal voltage AC (50/60 Hz) | 230 V |
| Operating temperature, max. | 80 °C |
| Operating temperature, min. | -40 °C |
| Permitted temperature range, max. | 80 °C |
| Permitted temperature range, min. | -40 °C |
| Pole version | 2 |
| Protection rating | IP20 |
| Remote signalling | no |
| Response time | <25 ns |
| Signalling on device | Visual |
| SPD to EN 61643-11 | Type 2 |
| SPD to IEC 61643-1 | Class II |
| Test class, type 2 | yes |
| Version for | 2-pole |
