Thiết bị chống sét MDP-4/D-24-T là giải pháp bảo vệ đường tín hiệu 24V chuyên dụng với thiết kế siêu mỏng chỉ 8.7 mm. Sản phẩm sở hữu băng thông rộng lên đến 100 MHz cùng tính năng kiểm tra mạch thông minh qua Life Control, đảm bảo truyền dẫn tín hiệu ổn định và an toàn. Với cổng đấu nối không vít và đạt chuẩn UL-listed, đây là lựa chọn hàng đầu cho các hệ thống tự động hóa và điều khiển yêu cầu độ chính xác cao trên thanh ray DIN.
| Max continuous voltage AC | 20 V |
|---|---|
| Max continuous voltage DC | 28 V |
| Maximum discharge current | 10 kA |
| Poles | 4 |
| Plug-in system | Terminal |

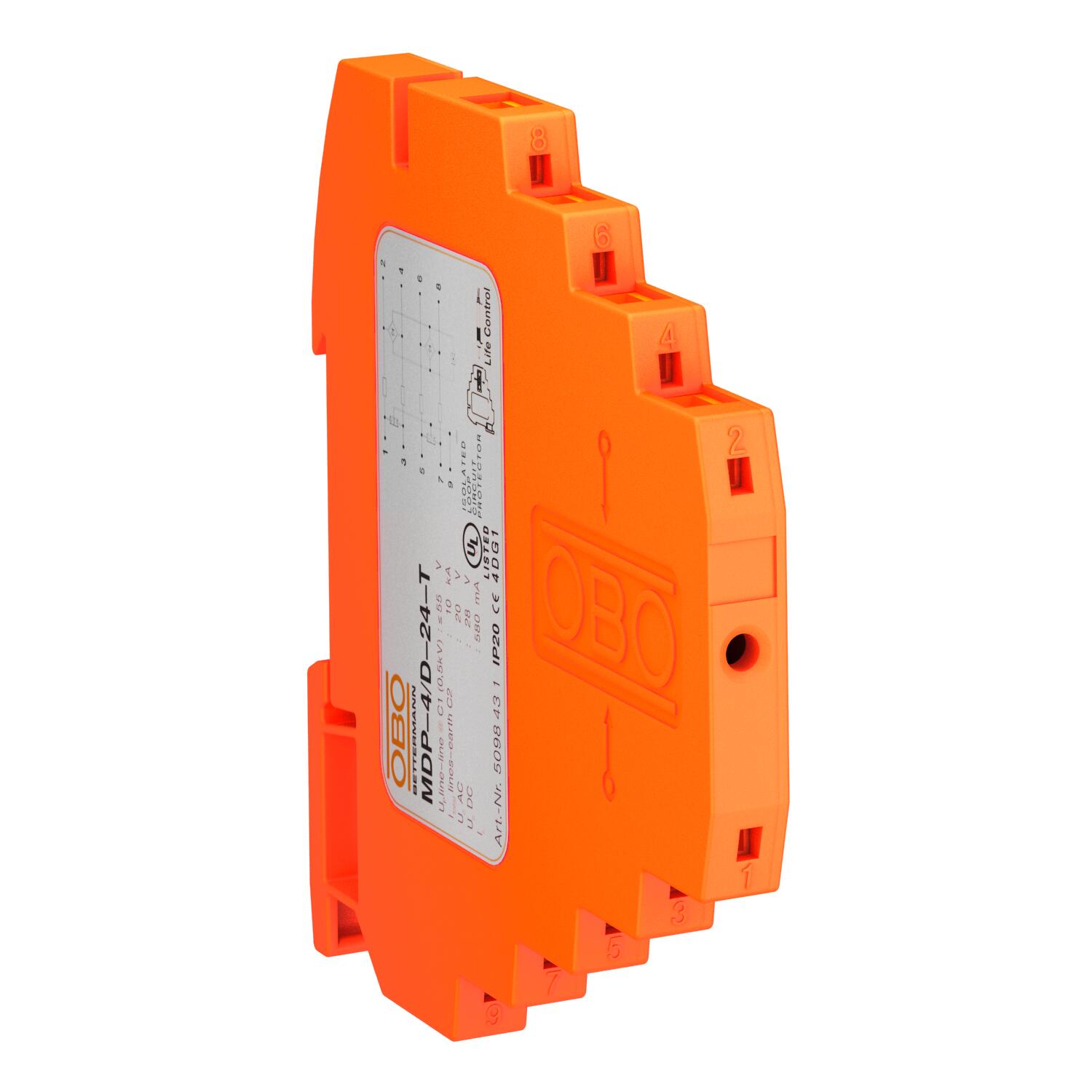

Thiết bị chống sét MDP-4/D-24-T
Chức năng: Chống sét cho đường tín hiệu (lightning barrier) tích hợp chức năng kiểm tra; phiên bản 24 V.
Dòng tải định mức: 0.58 A.

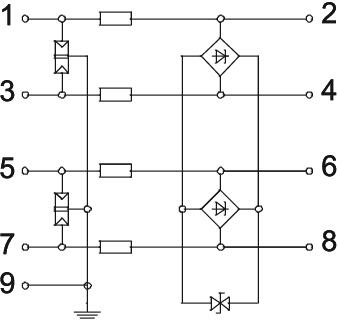

Cấu trúc bảo vệ: Thiết bị bảo vệ cho hệ thống đa dây.
Kết nối: Tiếp địa lớp bọc chống nhiễu (shield) trực tiếp và cổng đấu nối dạng kẹp không vít (screwless).

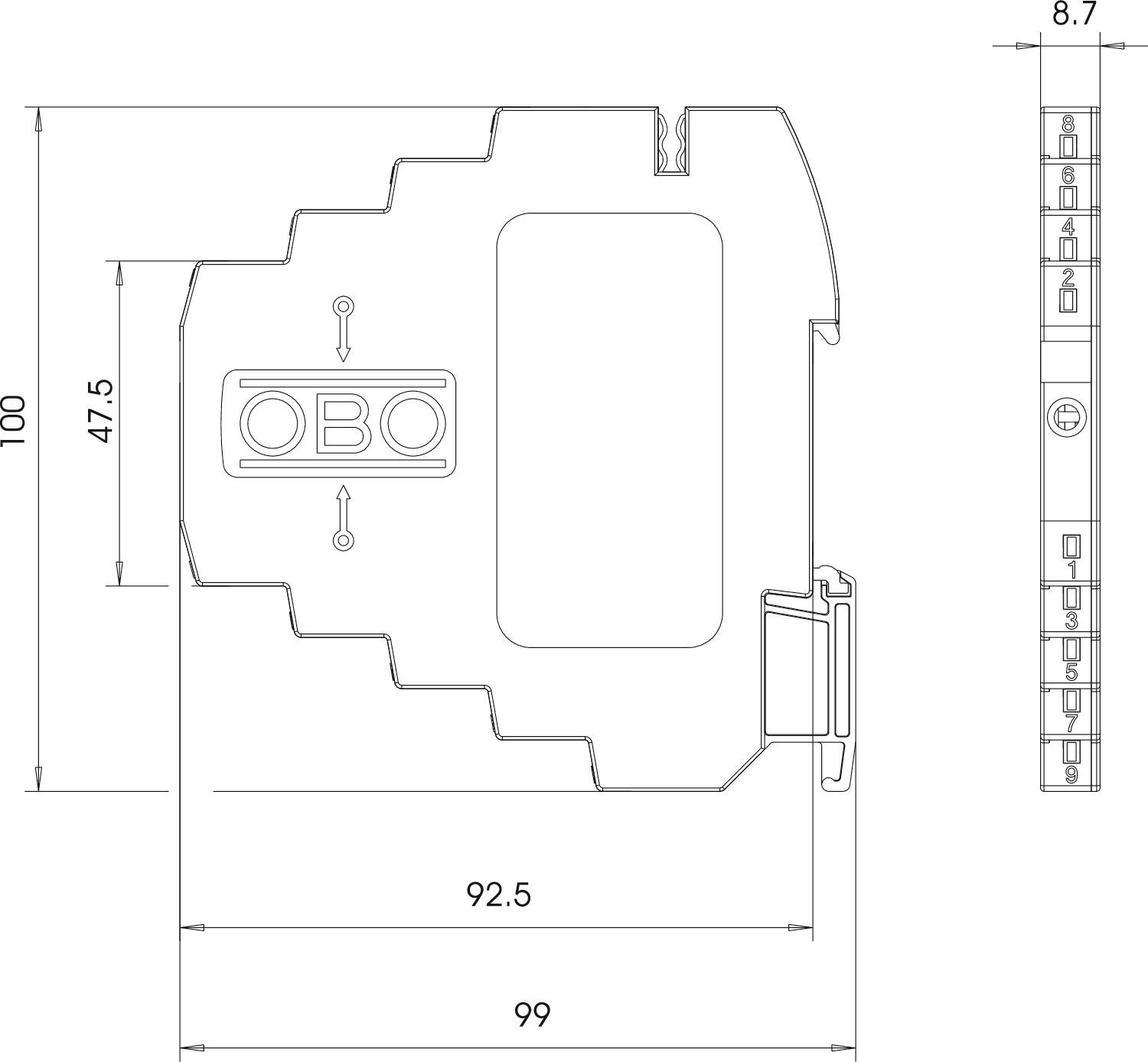

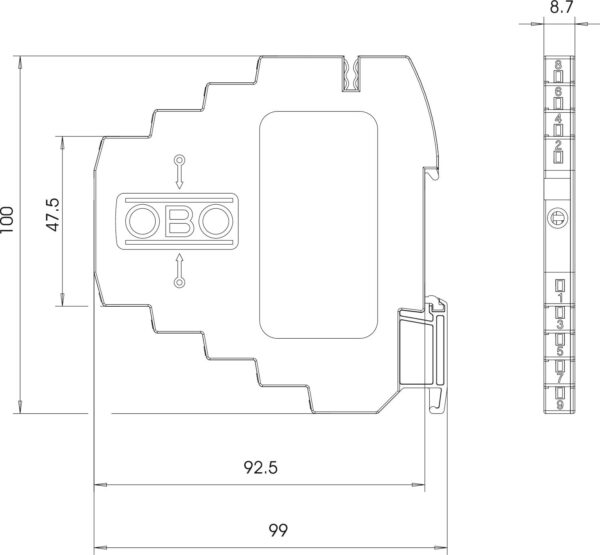

Thiết kế tối ưu: Chiều rộng siêu mỏng chỉ 8.7 mm, giúp tiết kiệm không gian lắp đặt.
Giám sát thông minh: Mạch bảo vệ có thể kiểm tra định kỳ bằng thiết bị Life Control.
Hiệu suất truyền dẫn: Băng thông cao lên đến 100 MHz.
Tiêu chuẩn: Chứng nhận UL-listed (4DG1).
Ứng dụng: Sử dụng phổ biến trên thanh ray DIN 35 mm trong mọi loại vỏ tủ phân phối tiêu chuẩn.
| Approvals | UL |
|---|---|
| Arrestor monitoring | no |
| Capacity (wire-earth) | <40 pF |
| Capacity (wire-wire) | <40 pF |
| CO2 Footprint (GWP) Cradle-to-Gate | 0,2956 kg CO2e / 1 Piece |
| Connection cross-section, flexible, max. | 2,5 mm² |
| Connection cross-section, flexible, min. | 0,14 mm² |
| Connection cross-section, multi-wire, max. | 1,5 mm² |
| Connection cross-section, multi-wire, min. | 0,14 mm² |
| Connection cross-section, rigid, max. | 2,5 mm² |
| Connection cross-section, rigid, min. | 0,14 mm² |
| Cut-off frequency | 100 MHz |
| Dimension | 24V |
| Earthing via: | DIN rail |
| Explosion-tested version | no |
| Impulse durability wire-earth | C2: 5 kV / 2,5 kA (8/20µs) |
| Impulse durability wire-wire | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Insertion loss | ≤3 dB |
| Insulation resistance | >100 MΩ |
| Kategorie | Type 1+2+3 / D1+C2+C1 |
| Lightning protection zone LPZ | 0→3 |
| Maximum continuous voltage AC | 20 V |
| Maximum continuous voltage DC | 28 V |
| Nominal load current AC | 0,4 A |
| Nominal load current DC | 0,58 A |
| Nominal voltage | 24 V |
| Number of poles | 4 |
| Permitted temperature range, max. | 80 °C |
| Permitted temperature range, min. | -40 °C |
| Plug-in system | Terminal |
| Protection level @ C1 | <65 V |
| Protection level wire-earth | <800 V |
| Protection level wire-wire | <55 V |
| Protection rating | IP20 |
| Screening | Direct |
| Series resistance per wire | 2,35 Ω ± 5 % |
| Shielding connection available | yes |
| Signalling on device | Readable |
| SPD to IEC 61643-21 | Class I+II+III / D1+C2+C1 |
| Telecommunications contact | no |
| Testing standard | IEC 61643-21 |
| Total discharge current (10/350) | D1: 2 kA |
| Total discharge current (8/20) | 10 kA |
