Thiết bị cắt sét phối hợp OBO MCF-P (Type 1+2+3 – 3 cực) là trạm bảo vệ xung sét đa tầng, được thiết kế chuyên dụng cho lưới điện công nghiệp 3 pha. Với khả năng thoát dòng sét 35 kA mỗi cực và mức điện áp dư cực thấp < 1.5 kV, sản phẩm mang lại sự bảo vệ tuyệt đối từ tủ điện tổng đến các thiết bị điện tử nhạy cảm. Tuân thủ tiêu chuẩn khắt khe IEC 62305 của Đức và tích hợp tiếp điểm báo hiệu từ xa (RS), OBO MCF-P không chỉ đảm bảo an toàn hệ thống mà còn tối ưu hóa công tác quản lý vận hành. Đây là giải pháp tin cậy hàng đầu cho các nhà máy, trạm biến áp và tòa nhà cao tầng yêu cầu hệ thống chống sét chuyên nghiệp và bền bỉ.
| Max continuous voltage AC | 255 V |
|---|---|
| Maximum discharge current | 35 kA, 50kA |
| Poles | 3, 3+N/PE, N/PE |
| Protection type | IP20 |

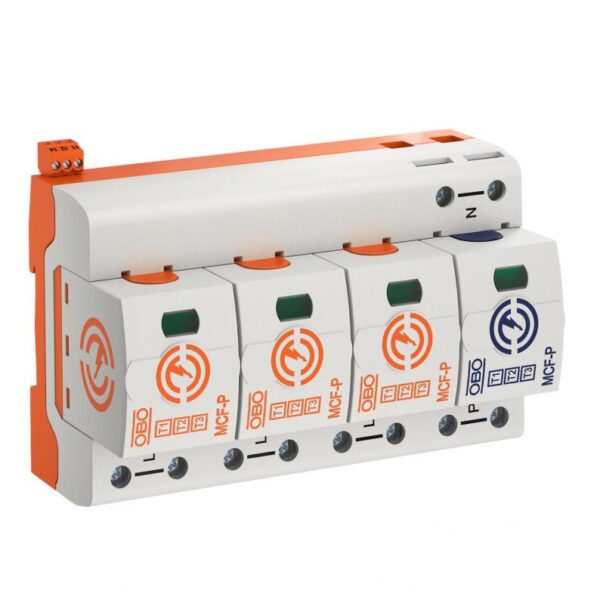

Thiết bị cắt sét tổng MCF-P (Cấu hình 3 cực), tích hợp báo hiệu từ xa (RS)
Phân loại bảo vệ toàn diện (Type 1+2+3): Giải pháp tích hợp 3 cấp độ bảo vệ trong một thiết bị duy nhất. MCF-P không chỉ thoát dòng sét trực tiếp (Type 1) và chống xung lan truyền (Type 2), mà còn đủ nhạy để bảo vệ tinh (Type 3) cho các thiết bị điện tử quan trọng.
Khả năng thoát dòng sét mạnh mẽ:
Mỗi cực (L-PEN): Có khả năng xả dòng sét lên đến 35 kA (xung 10/350µs).
Với cấu hình 3 cực, thiết bị đảm bảo khả năng liên kết đẳng thế chống sét an toàn cho hệ thống điện 3 pha công nghiệp.
Hiệu suất vận hành và An toàn:
Mức điện áp bảo vệ (Up): Cực thấp < 1.5 kV, giúp loại bỏ nguy cơ hư hại cho các bo mạch điều khiển và máy móc nhạy cảm.
Khả năng dập tắt dòng dò (Ifi): Lên đến 50 kA, đảm bảo thiết bị tự ngắt dòng điện chạy theo xung sét một cách an toàn mà không gây sập nguồn hệ thống.
Tiêu chuẩn & Ứng dụng:
Đáp ứng tiêu chuẩn quốc tế VDE 0185-305 (IEC 62305) cho các cấp độ bảo vệ từ I đến IV.
Tuân thủ quy chuẩn lắp đặt cho khu vực trước đồng hồ điện theo VDE-AR-N 4100.
Ứng dụng: Lý tưởng cho các nhà xưởng công nghiệp, trạm điện và tòa nhà có hệ thống chống sét trực tiếp.
Tính năng hỗ trợ:
Bao gồm tiếp điểm chuyển đổi không điện thế (potential-free changeover contact) để gửi tín hiệu cảnh báo tình trạng thiết bị về trung tâm điều khiển từ xa.
Thiết kế dạng module hoàn chỉnh, dễ dàng kiểm tra và thay thế.

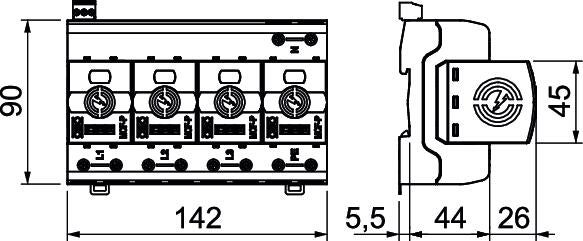

| Dimensions (L x W x H) | 70 x 108 x 90 mm |
|---|---|
| Network form | TN-C |
| Signalling on device | Visual |
| Protection rating | IP20 |
| Maximum continuous voltage (L-N) | 255 V |
| Nominal discharge current (8/20 µs) | 35 kA |
| Lightning surge current (10/350) | 105 kA (total) / 35 kA (per pole) |
| Maximum discharge current (8/20 μs) [L-N] | 50 kA |
| Test class / SPD Type | Type 1+2 / Class I+II |
| Remote signalling | yes (Changeover FM contact) |
| Nominal voltage AC (50/60 Hz) | 230 V |
| Protection level [L-N] | ≤ 1.5 kV |
| Pole version | 3 |
| Installation type | DIN rail 35 mm |
| Max. mains-side overcurrent protection | 315 A gL/gG |
| Short-circuit resistance | 50 kA eff |
| TOV voltage [L-N] | 440 V (fail safe – 120 min) / 345 V (withstand – 5 s) |
| Temperature range | -40 °C – 70 °C |
| Nominal load current | 125 A |
| Torque | 5 Nm |
| Conductor cross-section (flexible) | 1.5 – 35 mm² (16 – 2 AWG) |
| Conductor cross-section (rigid) | 1.5 – 35 mm² (16 – 2 AWG) |
| Connection cross-section (FM terminals) | 0.14 – 1.5 mm² (26 – 16 AWG) |
